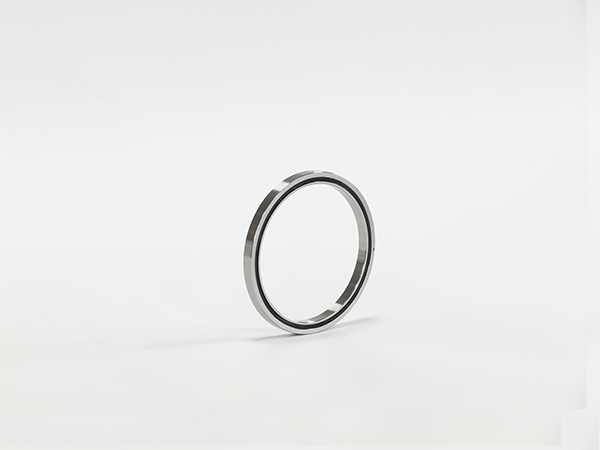

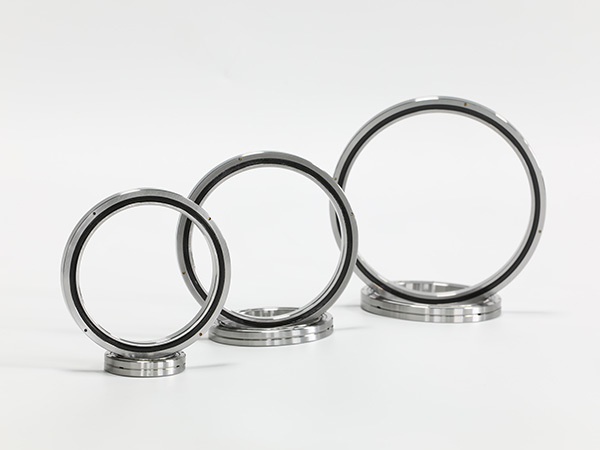

RA交叉滚子轴承

RA交叉滚子轴承结构为外圈分体、内圈整体、超薄型的尺寸设计，此型号是将RB型内外圈厚度减小的紧凑型，结构和RB型一样外圈是2分割的结构，通过铆钉固定后成为一体。内圈整体结构更适宜于内圈旋转精度高的场合，稳定旋转精度达微米。RA交叉滚子轴承占用空间小并且能承受较重的载荷，适合于需要重量轻、紧凑设计的部位，例如精密检测仪器、机器人和机械手旋转部位、直驱力矩马达、高精度转台等要求高精度、高刚性的应用场合。

所属分类：

交叉滚子轴承

关键词：

RA交叉滚子轴承

服务热线：

RA交叉滚子轴承

RA交叉滚子轴承型号参数

轴径	公称型号	主要尺寸(mm)			轴肩尺寸		额定载荷（径向）		重量
		内径	外径	宽度			额定载荷（径向）		重量
		内径	外径	宽度			C	C0	Mass
		d	D	B B1	ds	Dh	kN	kN	kg
50	RA5008	50	66	8	53.5	60.5	5.1	7.19	0.08
60	RA6008	60	76	8	63.5	70.5	5.68	8.68	0.09
70	RA7008	70	86	8	73.5	80.5	5.98	9.8	0.1
80	RA8008	80	96	8	83.5	90.5	6.37	11.3	0.11
90	RA9008	90	106	8	93.5	100.5	6.76	12.4	0.12
100	RA 10008	100	116	8	103.5	110.5	7.15	13.9	0.14
110	RA11008	110	126	8	113.5	120.5	7.45	15	0.15
120	RA12008	120	136	8	123.5	130.5	7.84	16.5	0.17
130	RA13008	130	146	8	133.5	140.5	7.94	17.6	0.18
140	RA14008	140	156	8	143.5	150.5	8.33	19.1	0.19
150	RA15008	150	166	8	153.5	160.5	8.82	20.6	0.2
160	RA16013	160	186	13	165	179	23.3	44.9	0.59
170	RA17013	170	196	13	175	189	23.5	46.5	0.64
180	RA18013	180	206	13	185	199	24.5	49.8	0.68
190	RA19013	190	216	13	195	209	24.9	51.5	0.69
200	RA20013	200	226	13	205	219	25.8	54.7	0.71

RA交叉滚子轴承内圈旋转精度

轴承内径(d) (mm)		径向跳动和轴向跳动
超过	到	径向跳动和轴向跳动
40	65	13
65	80	15
80	100	15
100	120	20
120	140	25
140	180	25
180	200	30

RA交叉滚子轴承外圈旋转精度

轴承外径(D) ( mm)		径向跳动和轴向跳动
超过	到	径向跳动和轴向跳动
65	80	13
80	100	15
100	120	15
120	140	20
140	180	25
180	200	25
200	250	30

RA交叉滚子轴承径向游隙（预压）

滚柱的节圆直径		CC0		C0
Dpw (mm)		CC0		C0
超过	到	至小	至大	至小	至大
50	80	-8	0	0	15
80	120	-8	0	0	15
120	140	-8	0	0	15
140	160	-8	0	0	15
160	180	-10	0	0	20
180	200	-10	0	0	20
200	225	-10	0	0	20
